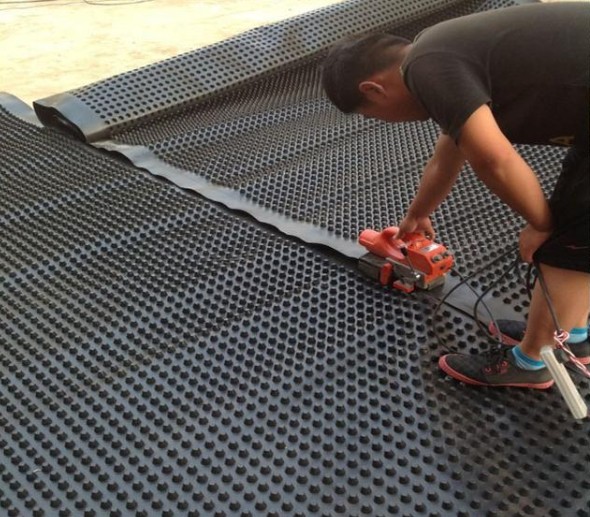

土工膜的焊接：使用雙驅(qū)動(dòng)自行式土工膜焊接機(jī)，采用雙軌道熱熔焊機(jī)。焊接機(jī)的焊接過(guò)程分為：調(diào)壓、調(diào)溫、調(diào)速、焊縫檢查、膠卷插入、啟動(dòng)電機(jī)、無(wú)油、無(wú)塵、無(wú)土、無(wú)沙、無(wú)露、無(wú)水等。焊接機(jī)在地膜焊接過(guò)程中，應(yīng)隨時(shí)注意焊接機(jī)的運(yùn)行，根據(jù)現(xiàn)場(chǎng)實(shí)際情況調(diào)整速度和溫度。焊縫應(yīng)整潔美觀，無(wú)滑焊和跳接現(xiàn)象。再遇上土工膜長(zhǎng)度不夠時(shí)，需要長(zhǎng)向拼接，應(yīng)先把橫向焊縫焊好，再焊縱縫，橫向焊縫相距大于50cm。

應(yīng)成T字形，不得十字交叉；焊土工膜是不許壓出死折，鋪設(shè)土工膜是，根據(jù)當(dāng)?shù)貧鉁刈兓群?a href="http://www.www.ou-shiman.com/products/" target="_self">土工膜性能要求，預(yù)留出溫度變化引起的伸縮變形量；在下雨期間或接縫有潮氣、露水、或者大沙的情況下不能進(jìn)行焊接，但采取防護(hù)措施是除外。

溫度低于5℃，否則不得按規(guī)格施工。如果需要施工，焊機(jī)應(yīng)在焊接前預(yù)熱。地膜應(yīng)在焊接過(guò)程中由具有良好電壓穩(wěn)定性的發(fā)電機(jī)提供，在特殊情況下使用局域電力時(shí)，應(yīng)使用穩(wěn)壓器。

土工膜焊接注意事項(xiàng)

1、HDPE地膜接縫不得油膩，灰塵過(guò)大，HDPE地膜搭接表面不可夾雜物，有雜物時(shí)必須清洗后方可焊接。

2、每天開(kāi)始時(shí)，必須首先在現(xiàn)場(chǎng)焊接試樣，其膝蓋骨寬度不得小于10厘米，并用拉力機(jī)器在現(xiàn)場(chǎng)拆卸和剪切試驗(yàn)，然后可以按當(dāng)時(shí)調(diào)整的速度、壓力和溫度進(jìn)行精確焊接。應(yīng)在試樣上標(biāo)明日期、時(shí)間和環(huán)境溫度。楔焊機(jī)在焊接過(guò)程中，要注意焊機(jī)的運(yùn)行，根據(jù)現(xiàn)場(chǎng)實(shí)際情況對(duì)焊機(jī)的速度和溫度進(jìn)行微調(diào)。

3、HDPE土工膜焊縫整齊要求，美觀，無(wú)滑移焊接，跳脫現(xiàn)象。

4、如果HDPE土工膜長(zhǎng)度不夠，則需要長(zhǎng)的拼接。先焊接橫向焊縫，然后焊接縱向焊縫，間隔超過(guò)50厘米的橫向焊縫應(yīng)為T(mén)形，不得交叉。

5、相鄰的HDPE地膜焊縫應(yīng)盡可能間距，薄膜塊之間形成的接縫應(yīng)T形，以減小交叉類(lèi)型，在焊縫的交點(diǎn)處應(yīng)通過(guò)擠出焊機(jī)加強(qiáng)縱向方式。

6、焊接時(shí)不要壓模，在鋪設(shè)HDPE地膜時(shí)，根據(jù)HDPE地膜的局部溫度變化和性能要求，保留了溫度變化引起的膨脹和收縮變形。

7、當(dāng)手動(dòng)焊機(jī)溫度控制顯示焊機(jī)溫度低于200°C時(shí)，用干凈的布或棉紗刷掉再焊機(jī)，必要時(shí)進(jìn)行修飾。別用手揉搓。

8、當(dāng)HDPE地膜接合處有露水、水分、淤泥等影響時(shí)，經(jīng)過(guò)加工、焊接。

9、除非采取了保護(hù)措施，否則不得在下雨時(shí)或在濕氣、露水或大沙礫的情況下焊接。

10、當(dāng)溫度低于5°C時(shí)，不得按規(guī)范要求施工，如果需要工作，焊工應(yīng)在焊接前預(yù)熱。
